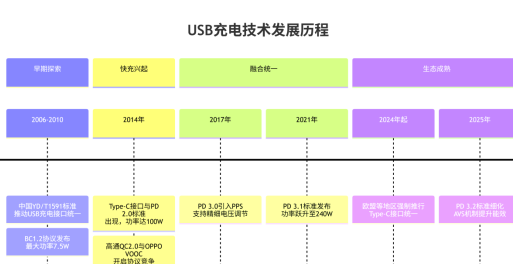

一、USB快充發展趨勢與防護挑戰

隨著USB快充的發展，支持的產品種類也越來越多，比如手機、筆記本電腦、平板、電動工具、各種消費類產品乃至小型家電等高能耗設備。然而，隨著功率的提升，充電口面臨的浪涌和靜電威脅也越來越嚴重，對產品可靠性提出了更高的防護要求

二、關鍵線路與潛在風險

充電功率從5V/3A逐步提升至36V/5A，用于充電功能的關鍵線路（如USB-A中的Vbus、DP、DM，以及USB-C中的Vbus、DP、DM、CC1、CC2）成為防護的重點。EOS浪涌和ESD可能通過這些線路侵入后級電路，甚至因插拔操作產生的浪涌也可能導致主控芯片損壞。

三、SDxxX系列防護器件介紹

MDD推出的SDxxX系列防護器件，功率覆蓋300~450W，具備強大的浪涌防護能力，靜電防護可達接觸和空氣放電±30KV。該系列采用SOD-523貼片小型封裝，符合產品小型化需求，適用于各類充電頭、電動剃須刀、電動牙刷、小型藍牙音響等USB充電產品的充電口防護。

四、MDD質量保障體系

MDD工廠位于安徽滁州，占地面積2w㎡，已全線引入全自動化生產設備。工廠通過IATF16949認證及ISO 9001/ISO 14001等體系認證，工廠配備有可靠性實驗室。MDD擁有完整的器件生產線，從材料輸入，到成品輸出，皆經可靠性實驗室進行測試，確保所有出廠產品皆經過嚴苛測試，全程可控。

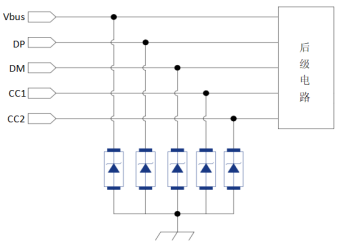

五、典型快充充電頭防護電路示意圖

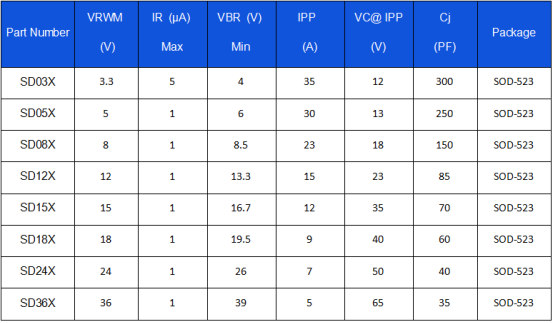

六、選型推薦

MDD目前推出的高性能、小封裝的ESD與浪涌防護器件，具備高防護等級、低漏電、低鉗位電壓和優良的溫度適應性，適合現代便攜電子設備中對空間與可靠性要求并重的USB接口及其他高速數據線的保護設計
