MDDG10R08G的多元應用，快充 光伏 電機驅動全覆蓋！
2025-07-23 21次

在電源管理領域，高效、可靠的功率器件是提升系統性能的關鍵。MDD全新PowerTrench系列MOSFET，結合SGT屏蔽柵技術，推出全新N溝道增強型MOSFET系列產品，其中MDDG10R08G采用PDFN5*6-8L封裝，符合RoHS標準，以其卓越的開關性能與低導通電阻，成為同步整流、電機驅動等應用的理想選擇。







一、核心性能


1. 低導通電阻，高效節能


在VGS=10V、ID=35A條件下，最大導通電阻（RDS(on)）僅為8mΩ（典型值6mΩ），顯著降低導通損耗，提升系統效率。

支持4.5V低柵極驅動電壓（Max RDS(on)=11mΩ@30A），適配低壓控制場景。



2. 快速開關與低反向恢復電荷


優化動態性能：開啟延遲時間11ns，關斷延遲時間33ns，適應高頻開關需求。

超低反向恢復電荷（Qrr=71nC）和軟恢復特性，減少開關噪聲，提升EMC表現。



3. 高可靠性設計


100V耐壓設計，支持75A連續電流與240A脈沖電流，滿足嚴苛負載條件。

產品100% 通過UIS（無鉗位電感開關）測試，單脈沖雪崩能量（Eas）達130mJ，確?？箾_擊能力。

工作溫度范圍-55°C至+150°C，適應工業級環境。

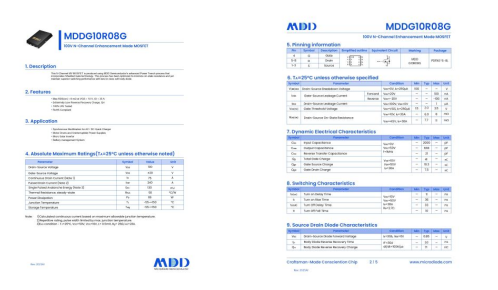

二、電性曲線圖



三、典型應用場景


1. 快充與電源適配器


適用于AC/DC同步整流電路，低導通損耗與快速開關特性可顯著提升充電效率，減少發熱。



2. 電機驅動與UPS系統


高電流承載能力與抗雪崩特性，保障電機啟停和突發負載下的穩定運行。



3. 光伏微逆變與電池管理


低柵極驅動電壓需求適配太陽能MPPT控制，高效能量轉換；在BMS中實現精準充放電管理。





四、選型推薦




Part Number

 Type

BVDSS(V)

ID (A)

VGS (V)

ESD

RDS(ON) (mΩ) VGS=10V

RDS(ON) (mΩ) VGS=4.5V

RDS(ON) (mΩ) VGS=2.5V

VGS(th) (V)

Package

Typ.

Max.

Typ.

Max.

Typ.

Max.

Min.

Max.

MDDG10R08P

N

100

70

±20

N

7

8

8

10

一

一

1

2.5

TO-220C-3L

MDDG10R08G

N

100

70

±20

N

7

8

8

10

一

一

1

2.5

PDFN5*6-8L

MDDG10R08D

N

100

70

±20

N

7

8

8

10

一

一

1

2.5

TO-252

MDDG10R20D

N

100

30

±20

N

13.8

20

17.4

26

一

一

1.4

2.5

TO-252

MDDG10R04P

N

100

130

±20

N

3.2

4.4

一

一

一

一

2

4

TO-220C-3L



除了MDDG10xx系列，MDD還新推出一系列低壓大電流系列MOS針對不同的應用場景，提供多封裝如Toll、PDFN3*3、PDFN5*6、TO-220C-3L、TO-252、TO-263、SOP-8、SOT-26、SOT-23等，以滿足各行業匹配需求。
