在當今的電子系統設計中，運算放大器作為信號處理的核心元件，其性能的優劣直接決定了信號鏈路的品質與輸出信號的可靠性。特別是在工業自動化、精密儀器儀表設備等領域，對于高精度、低功耗且能夠在復雜條件下穩定工作的運放芯片需求日益增長。芯伯樂XBL8551/XBL8552/XBL8554系列運算放大器憑借其卓越的性能，為設計工程師提供了一個理想的解決方案。

產品概述

芯伯樂XBL8551/XBL8552/XBL8554是0.4Mhz增益帶寬積的高性能運算放大器。該系列芯片采用了先進的自校零技術，實現了超低失調電壓（Typ：2uV）和接近零的溫漂（Typ：0.03uV/℃），同時具備軌到軌輸入輸出特性、高開環增益（Typ：135dB）、高電源抑制比（Typ：110dB）和高共模抑制比（Typ：110dB）。且具有低靜態電流（Typ：18uA）等優勢，能夠滿足多種應用場景下對信號處理精度和功耗控制的嚴苛要求。

設計優勢

零漂移性能：采用自動校零技術，有效消除由于時間、溫度變化引起的失調電壓漂移，確保在長時間工作和寬溫度范圍內保持極高的直流精度，對于高精度測量和控制應用至關重要。

軌到軌輸入輸出：輸入電壓范圍可擴展至電源電壓軌，輸出電壓也能接近電源電壓軌，極大地提高了信號的動態范圍，使信號傳輸更加完整，適用于各種對信號幅度要求較高的場景，如傳感器信號調理和數據采集系統。

高精度特性：低失調電壓和高開環增益、高電源抑制比使其能夠有效抑制共模干擾和電源噪聲，精確放大微小信號，在電子秤、壓力傳感器等精密測量場合表現出色。

低功耗與寬電源適應性：18uA的低靜態電流和1.8V~5.5V的寬電源電壓范圍，既延長了電池供電設備的續航時間，又增強了芯片在不同電源環境下的通用性和靈活性，方便在各種電子系統中集成應用。

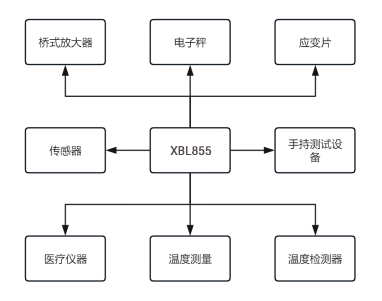

應用場景

工業自動化領域：可用于應變計橋式放大器，精確測量微小的應變信號，實現高精度的力、壓力、重量等物理量的檢測與控制。例如在電子秤中，能夠穩定、準確地放大傳感器產生的微弱信號，確保稱重結果的準確性。

儀器儀表行業：在手持測試設備、溫度測量儀器等中發揮重要作用。其低噪聲、低漂移特性有助于提高儀器的測量精度和穩定性，使儀器能夠更可靠地獲取和顯示被測物理量的真實信息。

傳感器：XBL8551/XBL8552/XBL8554系列的低失調電壓與軌到軌輸入/輸出特性，優化了微弱模擬信號的捕獲與傳輸完整性。這使得它在處理接近電源軌的傳感器輸出或極低電平信號時表現卓越，有效抑制了信號削波和非線性失真，能夠為后端ADC或處理電路提供了高保真度的輸入。

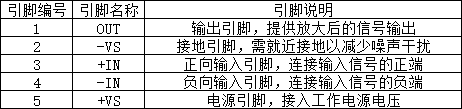

引腳配置（以SOT23-5封裝為例）

典型應用電路

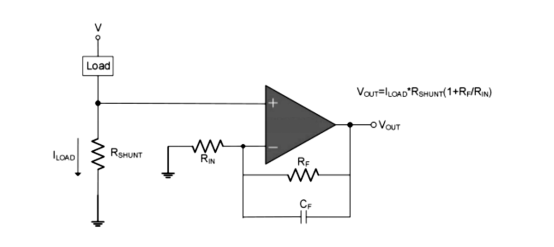

低側電流監測電路

該電路可將XBL8551/XBL8552/XBL8554系列配置為低側電流監測模式，通過檢測流經采樣電阻的電流來監測負載電流。其輸出電壓與負載電流成正比，能夠有效地對電路中的電流進行實時監測和保護，適用于電池供電設備、電源管理系統等場景，幫助實現過流保護、電流監控等功能。

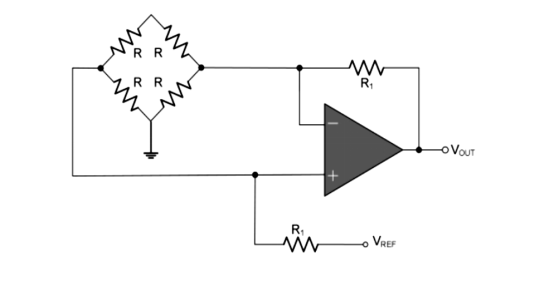

橋式放大電路

在橋式傳感器應用中，如壓力傳感器、稱重傳感器等，橋式放大電路可以精確地放大傳感器產生的差分信號。XBL8551/XBL8552/XBL8554系列運放的高精度、低漂移特性能夠確保信號的穩定放大，提高傳感器測量的準確性和可靠性，同時抑制共模干擾，提取有用信號。

總結

芯伯樂XBL8551/XBL8552/XBL8554系列運算放大器以其零漂移、軌到軌輸入輸出、高精度、低功耗等優異性能，在眾多對信號處理精度要求極高的電子系統中具有廣泛的應用前景。無論是工業自動化、儀器儀表還是醫療電子領域，XBL8551/XBL8552/XBL8554系列都能為設計工程師提供可靠的高精度信號處理解決方案，助力電子設備實現更精準、更穩定的性能表現，滿足現代電子設備在復雜環境下對信號處理的嚴苛需求。
