ADA4522-2ARZ-R7

一、ADA4522-2ARZ-R7介紹

  廠商型號：ADA4522-2ARZ-R7

  品牌名稱：ADI(亞德諾)

  元件類別：運算放大器

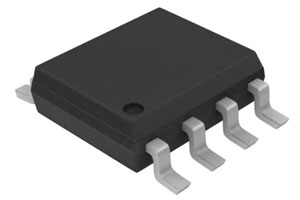

  封裝規格：SOIC-8

  型號介紹： 零漂移運算放大器

  數據手冊：DATASHEET

二、ADA4522-2ARZ-R7概述

  ADA4522-2ARZ-R7是單/雙/四通道，零漂移運算放大器，低噪聲和功率，地面?zhèn)鞲休斎?，軌到軌輸出，隨著時間，溫度和電壓條件的總體精度優化。寬的工作電壓和溫度范圍，以及高開環增益和非常低的直流和交流誤差，使該器件非常適合放大非常小的輸入信號，并在各種應用中精確地再現較大的信號。ADA4522-2ARZ-R7在5.0 V、30v和55v電源電壓下的性能。工作在4.5 V到55v的范圍內，非常適合使用5v、10v、12v和30v的單端電源，或使用更高的±2.5 V、±5 V和±15 V的單端電源和雙電源的應用。ADA4522-2ARZ-R7采用片上濾波實現對電磁干擾(EMI)的高抗干擾能力。ADA4522-2ARZ-R7完全指定的擴展工業溫度范圍?40°C到+125°C。

  特點：

  低偏移電壓:最大5 μV

  極低的偏移電壓漂移:最大22 nV/°C

  低電壓噪聲密度:5.8 nV/√Hz

  117 nV p-p典型從0.1 Hz到10 Hz

  低輸入偏置電流:典型50pa

  單位增益交叉:3mhz典型

  單電源操作:輸入電壓范圍包括

  地面和軌對軌輸出

  工作電壓范圍廣

  單電源工作:4.5 V至55 V

  雙電源工作:±2.25 V至±27.5 V

  集成EMI過濾器

  單位增益穩定

  應用領域：

  電感，電容和電阻(LCR)計/

  兆歐計前端放大器

  負載傳感器和橋式傳感器

  磁力天平

  高精度分流電流傳感

  熱電偶/電阻溫度探測器(RTD)傳感器

  可編程控制器(PLC)輸入輸出

  放大器

三、ADA4522-2ARZ-R7中文參數/資料

  商品分類：運算放大器

  品牌：ADI(亞德諾)

  封裝：SOIC-8

  包裝：圓盤

  放大器類型：零漂移

  電路數：2

  輸出類型：滿擺幅

  壓擺率：1.7V/μs

  -3db帶寬：6.5 MHz

  電流-輸入偏置：50 pA

  電壓-輸入補償：1.5 μV

  電流-供電：830μA(x2 通道)

  電流-輸出/通道：32 mA

  電壓-跨度(最小值)：4.5 V

  電壓-跨度(最大值)：55 V

  工作溫度：-40°C ~ 125°C

  安裝類型：表面貼裝型

  基本產品編號：ADA4522

  RoHS狀態：符合 ROHS3 規范

  濕氣敏感性等級(MSL)：1(無限)

  REACH狀態：非 REACH 產品

  ECCN：EAR99

  HTSUS：8542.33.0001

  增益帶寬積：2.7 MHz

四、ADA4522-2ARZ-R7引腳圖、原理圖、封裝圖

ADA4522-2ARZ-R7引腳圖

ADA4522-2ARZ-R7電路圖(原理圖)

ADA4522-2ARZ-R7封裝圖
